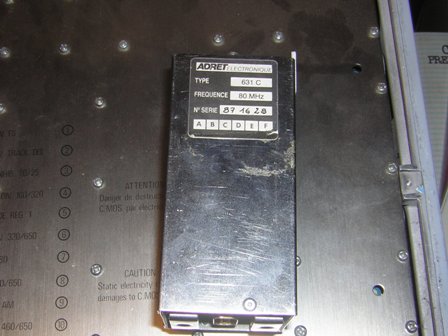

Le pilote 631C du 7100D



C’est un pilote haut de gamme avec une stabilité donnée pour 5x10–9/ 24 heures. C'est le pilote le plus complexe conçu par ADRET Electronique.
Les synthétiseurs 7100 sont de gamme supérieure au 740A.

On a un quartz à 80 MHz muni d’une carte d’asservissement. Le niveau de bruit de phase à 10 kHz de la porteuse est à – 165 dB/Hz ! Ce quartz est là pour la référence de bruit.
Il y a un autre quartz de 10 MHz ! Ce quartz est là pour la stabilité.

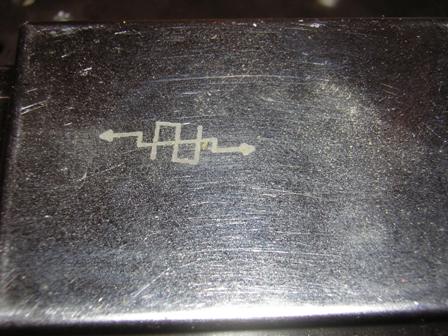

Un curieux signe figure en deux endroits sur le boîtier alu :

La signification de ce signe provient probablement du fait qu’une carte extérieure au boîtier relie deux autres cartes situées à l’intérieur du pilote. Cette carte est la carte d’asservissement pilote ( ?).

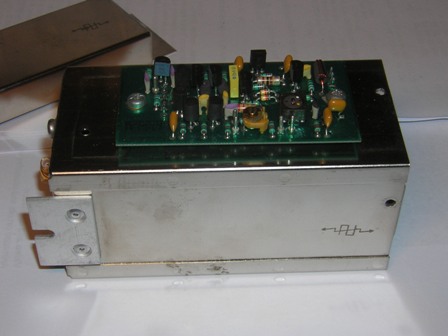

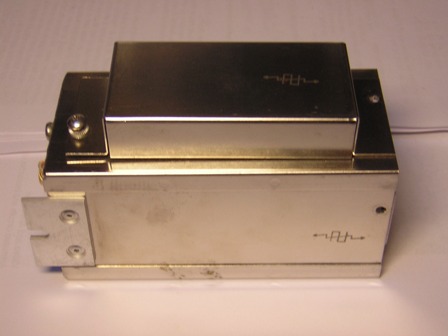

On observe ici le couvercle protégeant la carte de liaison externe :

C’est probablement pour des raisons de facilité de dépannage que cette carte était située à l’extérieur du boîtier ( ?).

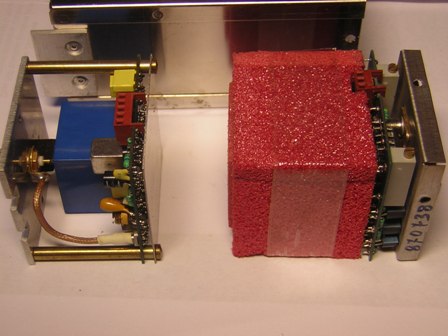

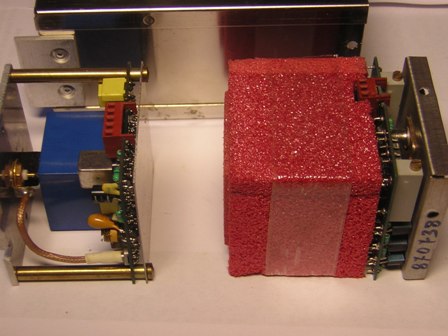

A l’intérieur du pilote, les deux cartes nettement séparées :

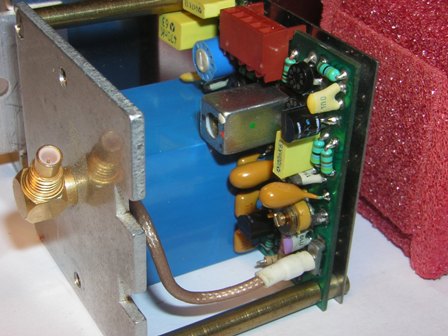

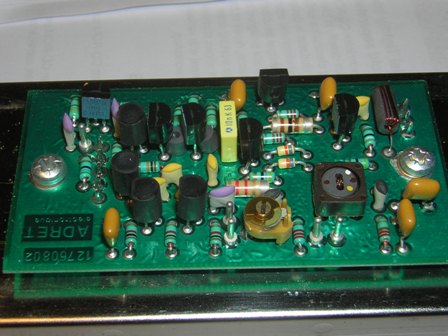

La carte de sortie du signal 80 MHz à +3 dBm ( ?):

Le quartz est thermostaté dans un boitier plastique bleu, comme pour le pilote 629C.

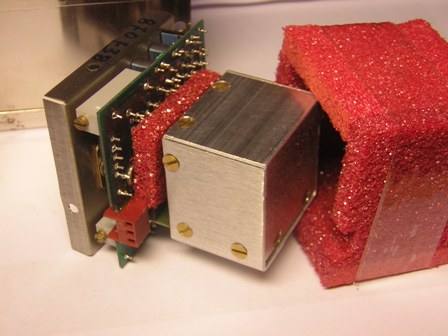

La carte contenant le quartz thermostaté de 10 Mhz ( ?):

Le quartz est bien thermostaté dans son boîtier alu. On voit l’isolant rouge sur la droite.
Le pilote haute stabilité du 7100A (option 001) est le même.

.
