La multiplication de signaux

On trouve beaucoup de multiplicateurs de signaux dans les appareils ADRET. Ce sont essentiellement des TBA 673. Ce modulateur est un ensemble de 4 transistors architecturés en structure de Gilbert. C'est un multiplieur 4 quadrants. Ce qui veut dire qu'il peut multiplier deux signaux de signes différents. La cellule de Gilbert a été inventée en 1968 par Barrie Gilbert. Celui-ci a publié un document la décrivant pour la 1ère fois en décembre 1968, «A Precise Four-Quadrant Multiplier with Subnanosecond Response», paru dans le IEEE Journal of Solid-State Circuits, vol. sc-3, n°4.

Le TBA 673 est maintenant devenu introuvable. La bande passante (bandwidth) est d'une centaine de MHz. Le TBA673 est en fait un modulateur en anneau à 4 transistors.

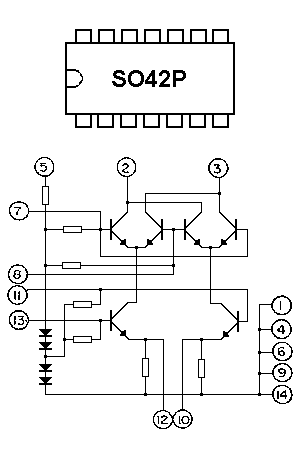

Un autre circuit intégré possédant une structure de Gilbert est le S 042P de Siemens. Sa bande passante est de 200 MHz. Par rapport au TBA673 qui ne contient que les 4 transistors de la cellule de Gilbert, Le S 042P contient en plus 2 transistors supplémentaires (situés en dessous de la structure de gilbert sur le schéma ci-dessous) et quelques résistances servant à alimenter la cellule de Gilbert.

avec : Pin 7 Input- Pin 8 Input- Pin 2 Output-Pin 3 Output-Pin 5 Bias Input-Pin 11 Input-Pin 13 Input-Pin 10 Output-Pin 12 Output-Pin 1 GND-Pin 4 GND-Pin 6 GND-Pin 9 GND-Pin 14 GND.
Le S042P est qualifié de «vrai mélangeur» car il ne restitue pas à sa sortie les fréquences fondamentales (tout comme le TBA673).

Un autre multiplieur très connu est le SA612. Il accepte des fréquences d'entrée allant jusqu'à 500 MHz.

Le circuit MC1496P est apparu ensuite. Sa bande passante est de 300 MHz. Il faut un montage autour du MC1496 pour supprimer la porteuse en sortie.

Le montage «équivalent» de l'étage mélangeur M5 de l'ADRET 4110A est celui de la fig. 25 p.10 du datasheet du MC1496 (Balanced Modulator - 12Vdc single Suply). Il a l'avantage de n'utiliser qu'une source de tension unique de 12V. Il ne supprime pas la porteuse de 10 MHz. On retrouve en sortie le 9 MHz attendu ainsi que le 11 MHz. Un filtre passe-bas, dans le 4110A, est ensuite chargé d'éliminer toutes les fréquences au-dessus de 9 MHz. Le montage le plus proche du mélangeur M5 est celui de la fig. 5 - Carrier Rejection and suppression- p.5. Mais il utilise en plus de la source de 12V, une source - 8.0 Vdc.

Un mélangeur un peu plus complexe est le MC 1495 ainsi que le MC1595. Ils contiennent quelques transistors supplémentaires ne servant qu'à alimenter la cellule de Gilbert. C'etaient des composants qui étaient plus cher que le MC1496. La complexité supplémentaire se payait par un abaissement de sa bande passante. La complexité internes de ces composants permettaient de réaliser la multiplication des signaux avec seulement quelques résistances et condensateurs externes.

Des circuits intégrés multiplieurs beaucoup plus complexes sont apparus ensuite. Du fait de cette complexité, ils furent cantonner pendant longtemps à des bandes passantes ne dépassant pas 1 MHz.

Le low cost analog Multiplier AD633 de Analog Devices est le plus connu. C'est un multiplier 4 quadrants et sa bande passante se limite à 1 MHz. Son utilisation est très simple et ne requiert quasiment aucun composant externe.

Une meilleure version en terme de bruit mais toujours limitée à 1 MHz est le AD534.

Plus sophistiqué est le AD538, mais cette sophistication se paye par une bande passante plus limitée à 400 kHz.

La barrière des 1 MHz fut franchie avec le AD734 dont la bande passante atteint cette fois-ci les 10 MHz.

Le MPY634 de Burr-Brown (Texas Instruments) atteint également les 10 MHz.











...
