Pilote 629C  du 740A

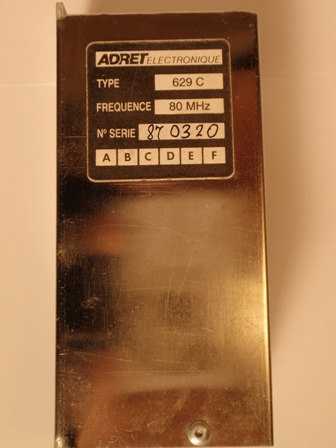

C’est un pilote thermostaté de 80 MHz beaucoup plus perfectionné et performant que les autres pilotes. Il travaille également à plus haute fréquence. Le schéma est différent des autres. On trouve ce quartz en démontant le dessous de l’appareil, ainsi que la plaque métallique.

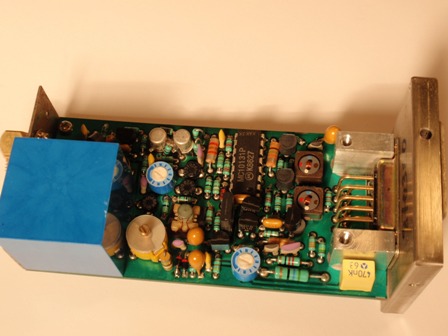

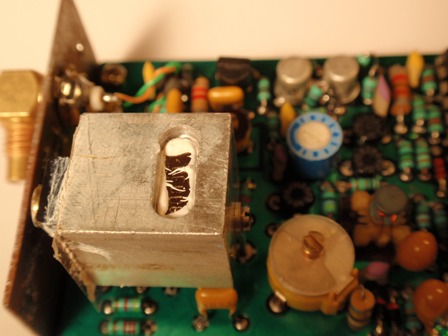

L’intérieur du pilote montre une carte plus complexe.Le quartz est dans le boîtier bleu sur la droite. Le boitier plastique bleu enlevé révèle l'emplacement du quartz et de quelques composants.

.
Le circuit intégré se trouvant sur la carte est un Motorola MC 10131P. C’est une bascule maître-esclave dual de type D.

Très curieusement, on ne trouve aucune information dans le manuel de maintenance de l’ADRET 740A sur ce pilote 80 MHz. La seule information concerne la carte asservissement pilote (pilot phase locking) sur laquelle s’enfiche le quartz via une prise DB9.
Le pilote 629C est un pilote de stabilité 10–7.
Une autre option pilote de stabilité 10–9 est également possible : c’est le pilote 631.
A noter que l’on trouve des pilotes référencés 629B sur certains ADRET 740A.
